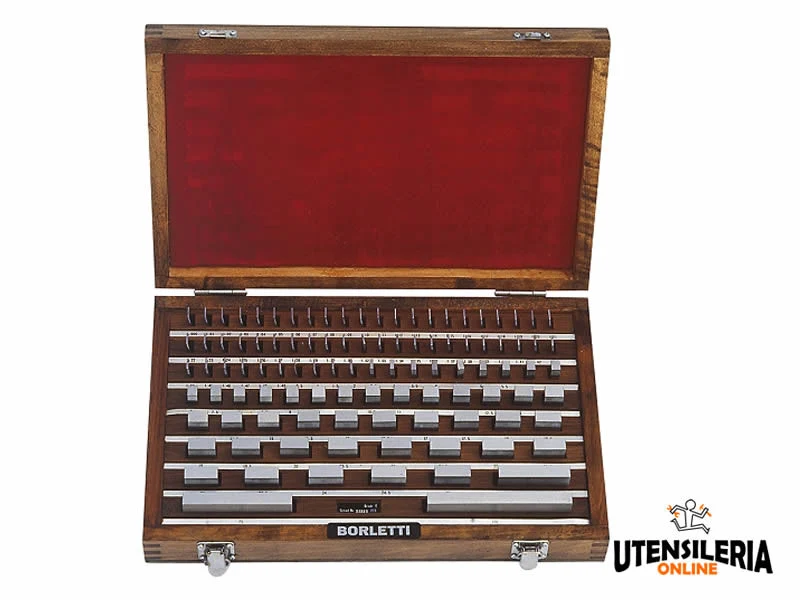

Wzorce płaskorównoległe 32 sztuki Johnson Borletti – stopień 0
Do kontroli wysokiej precyzji, takich jak wzorce pomiarowe dla laboratoriów metrologicznych.
Dokładność zgodna z normami DIN 861 ISO 3650
OPIS
Wzorce płaskorównoległe referencyjne to wzorce pomiarowe do weryfikacji innych przyrządów. Opakowanie zawiera 32 sztuki o różnych wymiarach. Czas dostawy 15 dni.
Można kupić online kompletne wzorce referencyjne z certyfikatem ACCREDIA Typ A/1: kalibracja w 5 punktach + pomiar płaskości, niepewność pomiaru odchylenia w centrum (0,07 + 0,5·L) µm.
W certyfikacie zostaną wskazane zastosowane procedury kalibracji, wzorce, z którymi porównano przyrząd pomiarowy oraz wykonane czynności w celu optymalizacji pomiaru.
| DŁUGOŚĆ NOMINALNA | DŁUGOŚĆ NOMINALNA | STOPNIEN DOKŁADNOŚCI 0 |
| powyżej mm | do mm | tolerancja płaskości μm |
| – | 150 | 0,1 |
| 150 | 500 | 0,15 |
| 500 | 1000 | 0,18 |
| ZAKRESY DŁUGOŚCI NOMINALNEJ | ZAKRESY DŁUGOŚCI NOMINALNEJ | ODCHYLENIA OD DŁUGOŚCI NOMINALNEJ WE WSZYSTKICH PUNKTACH |
| powyżej mm | do mm | Stopień 0 μm |
| – | 10 | ± 0,12 |
| 10 | 25 | ± 0,14 |
| 25 | 50 | ± 0,20 |
| 50 | 75 | ± 0,25 |
| 75 | 100 | ± 0,30 |
| 100 | 150 | ± 0,40 |
| 150 | 200 | ± 0,50 |
| 200 | 250 | ± 0,60 |
| 250 | 300 | ± 0,70 |
| 300 | 400 | ± 0,90 |
| 400 | 500 | ± 1,10 |
| 500 | 600 | ± 1,30 |
| 600 | 700 | ± 1,50 |
| 700 | 800 | ± 1,70 |
| 800 | 900 | ± 1,90 |
| 900 | 1000 | ± 2,00 |
| Stopień Dokładności | Wymiar Nominalny | Przyrosty (mm) | Sztuki (N°) |
|---|---|---|---|
| 0 | 1,005 mm | – | 1 |
| 1,01 – 1,09 mm | 0,01 | 9 | |
| 1,10 – 1,90 mm | 0,1 | 9 | |
| 1 – 9 mm | 1 | 9 | |
| 10 – 30 mm | 10 | 3 | |
| 50 mm | – | 1 |
