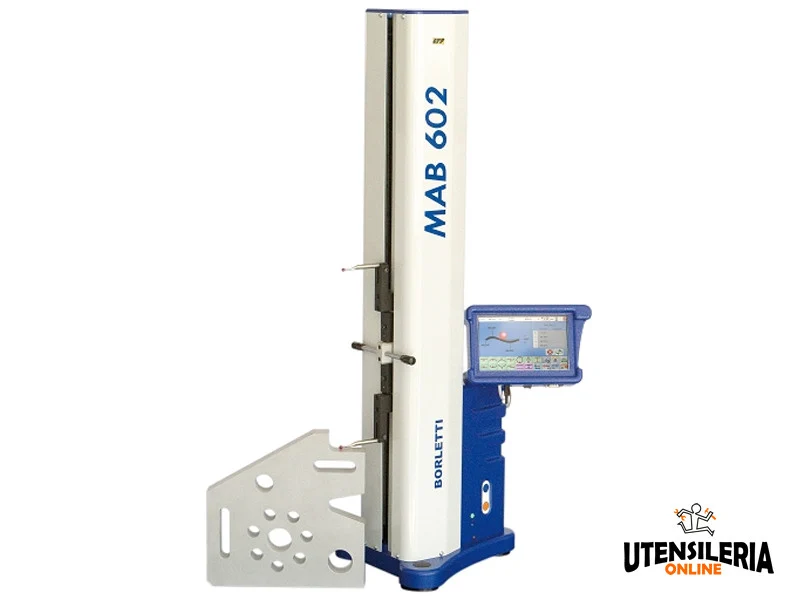

Zmotoryzowany pionowy miernik wysokości MAB 602 firmy LTF Borletti do kontroli i weryfikacji małych części.
- Automatyczne zarządzanie pomiarami 1D i 2D
- Obliczanie tolerancji
- Oceny statystyczne z automatyczną archiwizacją zmierzonych wartości
- Funkcja „one-key” do automatycznego rozpoczynania pomiarów
- Automatyczne uczenie się sekwencji i tworzenie
- Archiwizacja i wywoływanie programów pomiarowych
- Nieograniczone przechowywanie punktów referencyjnych na elemencie
- Wielojęzyczny
- Automatyczna kompensacja temperatury
- Kompensacja nieliniowego błędu (SLEC)
Miernik wysokości MAB 602 umożliwia wiele rodzajów pomiarów 1D i 2D
Pomiary 1D
| Pomiar powierzchni od dołu | |
| Pomiar powierzchni od góry | |
| Pomiar najwyższego punktu otworu | |
| Pomiar najniższego punktu otworu | |
| Pomiar najwyższego punktu wałka | |
| Pomiar najniższego punktu wałka | |
| Pomiar otworu | |
| Pomiar wałków | |
| Pomiar wnęk | |
| Płaskość górna | |
| Płaskość dolna | |
| Obliczanie środka | |
| Obliczanie odległości |
Pomiary 2D
| Obliczanie kąta | |
| Obliczanie kąta wnęki | |
| Tworzenie punktów 2D | |
| Obliczanie odległości między dwoma elementami | |
| Obliczanie punktu środkowego między dwoma elementami | |
| Obliczanie kąta między osią X a linią przechodzącą przez dwa elementy | |
| Obliczanie kąta nachylenia między dwiema liniami przechodzącymi przez trzy elementy | |
| Obliczanie obwodu przechodzącego przez trzy lub więcej elementów |
Pomiar komponentów w nowoczesnych systemach produkcyjnych jest obecnie podstawą do zapewnienia 100% jakości. Do takich weryfikacji niezbędne jest posiadanie precyzyjnych i niezawodnych instrumentów.
Cyfrowy miernik wysokości MAB 602 firmy Borletti to wszechstronny przyrząd pomiarowy, który umożliwia szybkie i dokładne pomiary. Wyposażony w procesor danych, 7-calowy kolorowy ekran dotykowy LCD, z prostym i szybkim odczytem alfanumerycznym i graficznym do zarządzania pomiarami i zaawansowanymi obliczeniami geometrycznymi.
Zmotoryzowany system ruchu z przemieszczaniem na poduszkach powietrznych ułatwia przemieszczanie instrumentu i zapobiega zarysowaniom na płaszczyznach odniesienia, zapewniając maksymalną precyzję i niezawodność.
Zautomatyzowany pomiar umożliwia utrzymanie stałego nacisku na mierzone części poniżej 1 Nm, a także wykonanie sekwencji automatycznego pomiaru z dokładnością 1,5 mikrometra.
Wyjście USB/LAN do importu i eksportu danych i programów pomiarowych. Automatyczne aktualizacje oprogramowania przez USB Pendrive. Wyjście RS232 do podłączenia drukarki lub innych urządzeń zewnętrznych do przechowywania danych.
Dane techniczne
| Zakres pomiarowy | 620 mm |
| Obszar zastosowania | 910 mm |
| Dokładność | 1,5 + L/600 μm |
| Powtarzalność w płaszczyźnie | 1 μm |
| Powtarzalność w otworze | 1 μm |
| Prostopadłość | 6 μm |
| Rozdzielczość | 1 μm |
| Siła pomiarowa | N < 1 |
| Wymiary | 300 x 265 x 935 mm |
