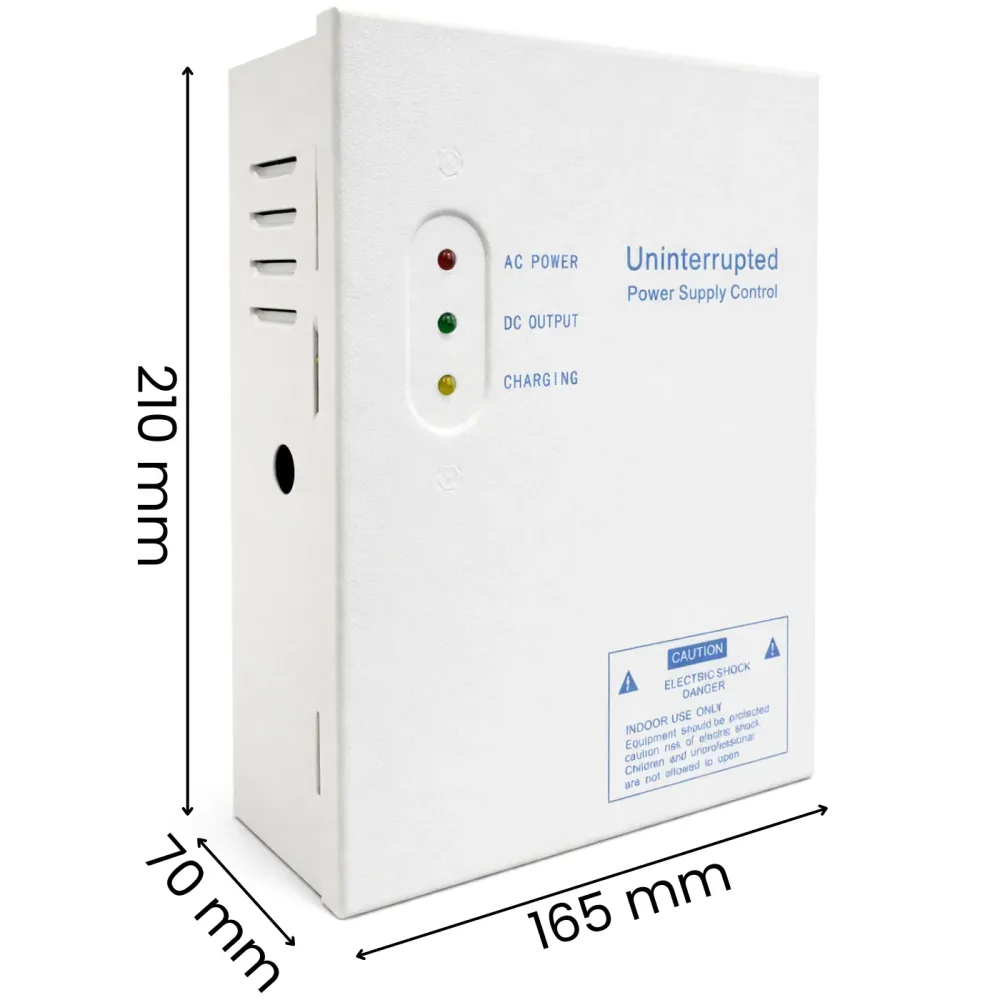

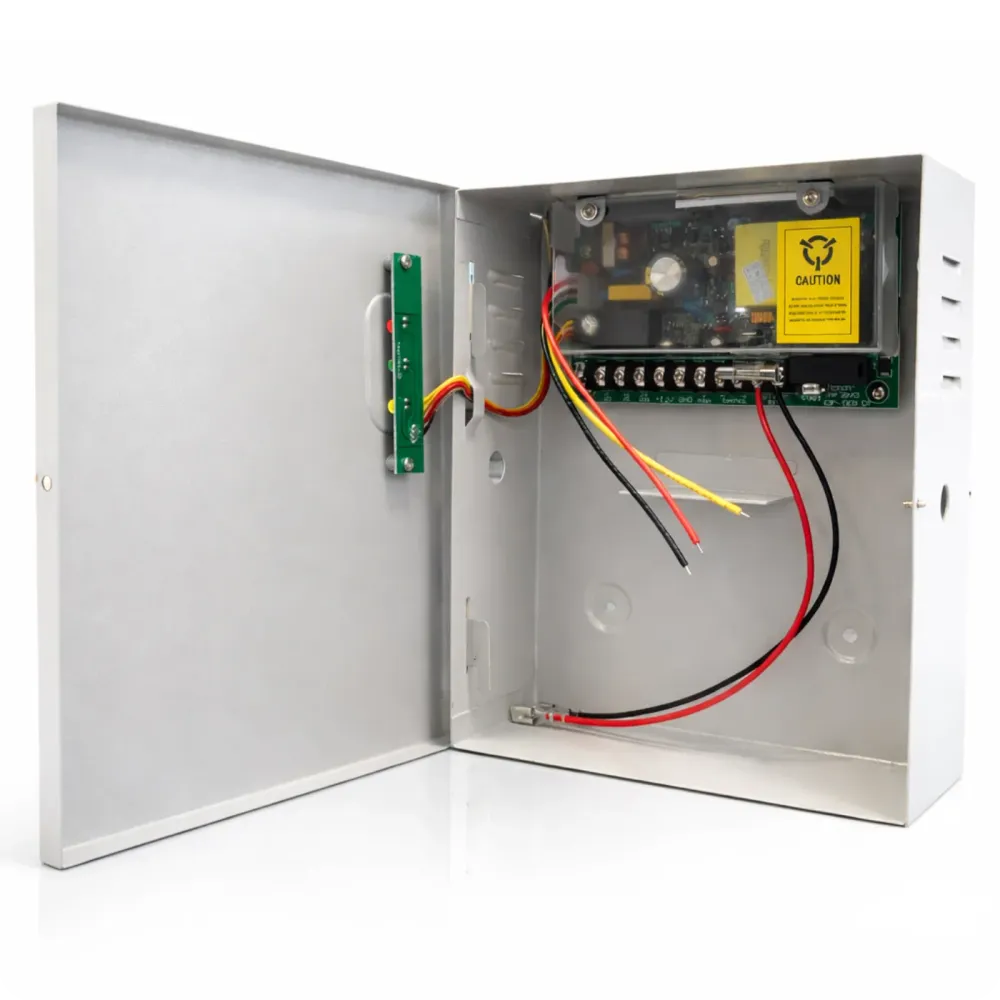

Skrzynka zasilająca marki Spreest to rozwiązanie stworzone z myślą o systemach kontroli dostępu. Zapewnia stabilne i bezpieczne zasilanie urządzeń, a także centralny punkt instalacji elektrycznej.
Dodatkowo umożliwia podłączenie zasilania awaryjnego, dzięki czemu system może działać nawet w przypadku przerwy w dostawie prądu.
Dzięki wydajności 5A możliwe jest podłączenie wielu urządzeń, co pozwala obsługiwać np. dwa systemy kontroli dostępu jednocześnie.
Urządzenie doskonale sprawdzi się w domach, biurach, budynkach usługowych oraz innych obiektach.
Najważniejsze cechy
1. Możliwość podłączenia zasilania awaryjnego (UPS / akumulator) – Pozwala utrzymać działanie systemu kontroli dostępu w przypadku przerwy w dostawie prądu.
2. Obsługa wielu urządzeń jednocześnie – Np. dwa systemy kontroli dostępu, elektrozamki, przyciski wyjścia czy kontrolery, dzięki wydajności 5A.
3. Wyjścia NC / NO – Kompatybilność z różnymi typami zamków elektrycznych.
4. Regulowany czas opóźnienia– Elastyczność w ustawieniach czasowych zamka od 0 do 15 sekund.

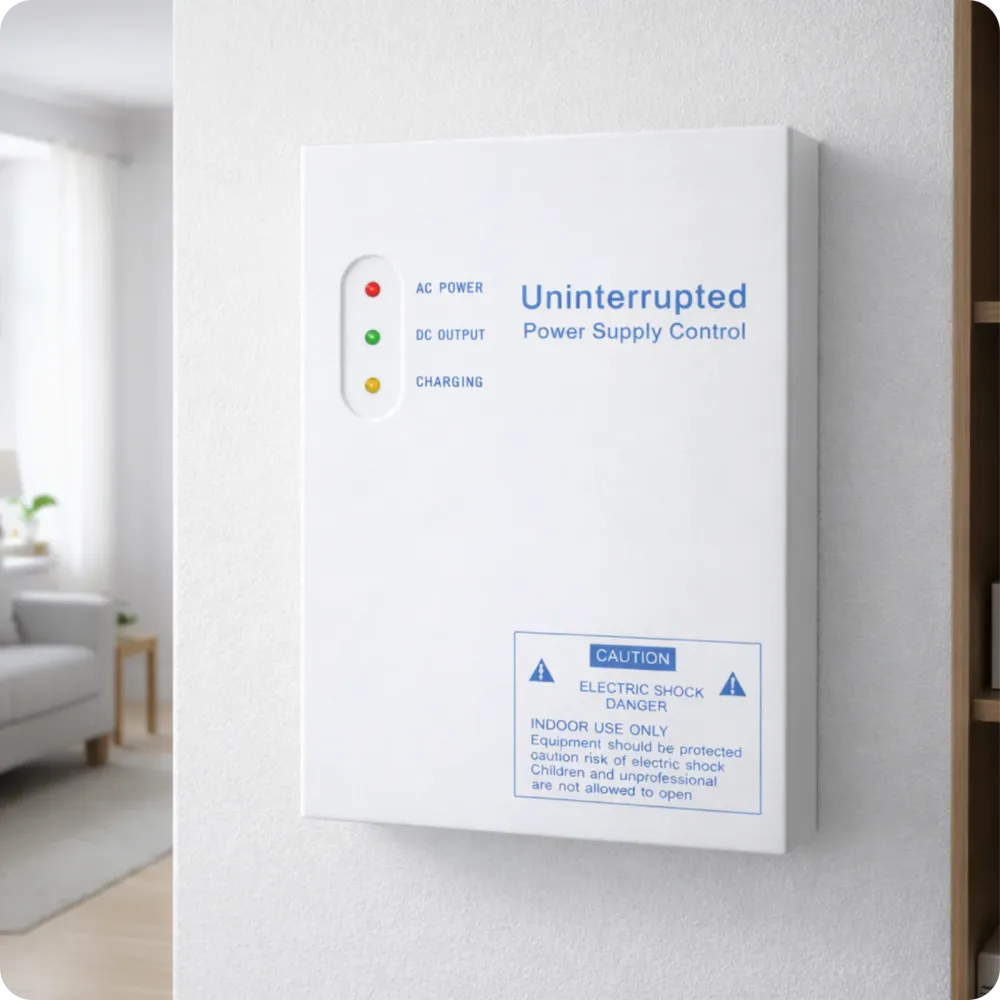

5. Wbudowana sygnalizacja LED – Diody LED informują o stanie pracy urządzenia m.in. sygnalizuje obecność zasilania sieciowego, wskazuje aktywne wyjście zasilania DC oraz informuje o ładowaniu.
6. Zabezpieczenia elektryczne – Zabezpieczenie przed przeciążeniami i zwarciami.
7. Wsparcie dla różnych urządzeń– Obsługuje zamki elektromagnetyczne, kontrolery dostępu, przyciski wyjścia oraz dzwonki.
8. Solidna konstrukcja– Wykonany z trwałych materiałów, zapewnia długotrwałe użytkowanie.

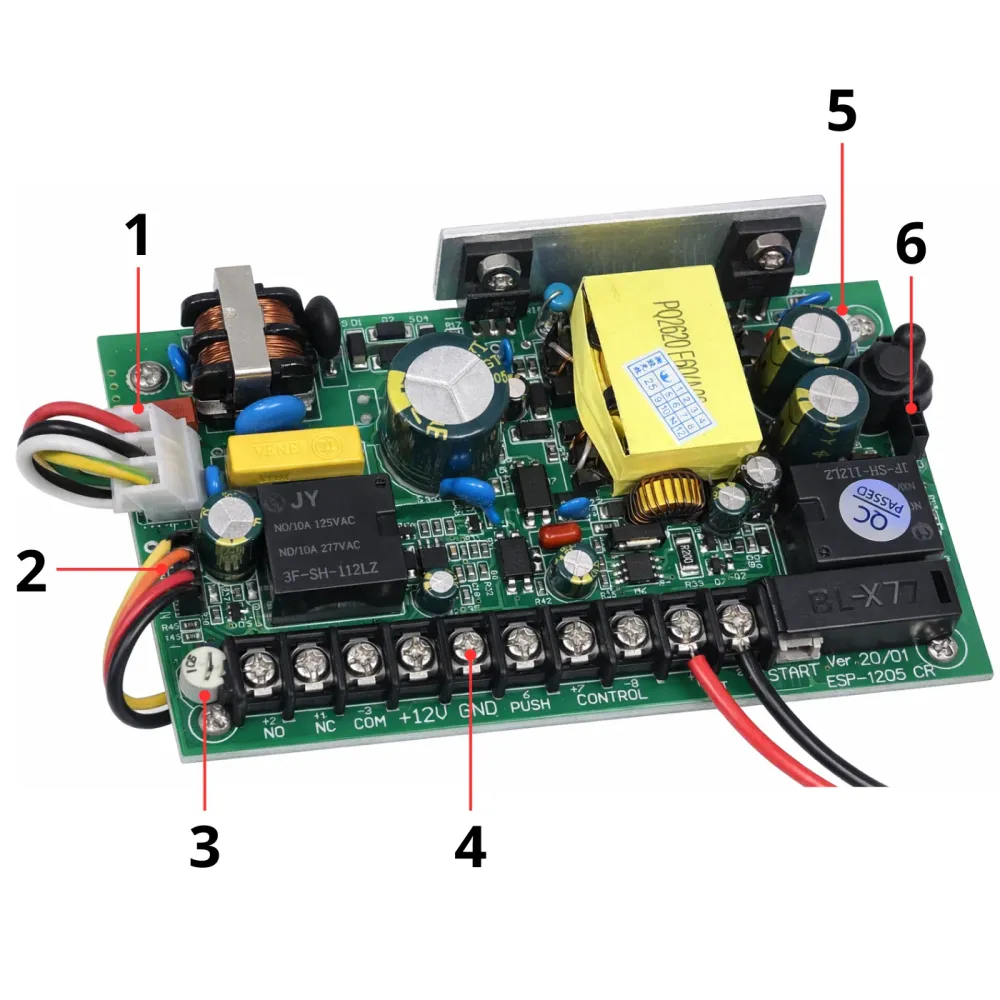

Elementy kontrolera
1. Wejście zasilania A
Przewody doprowadzające zasilanie do wbudowanego zasilacza.
- Napięcie wejściowe: AC 100–260 V
- Częstotliwość: 50–60 Hz
2. Zasilanie diod sygnalizacyjnych
Złącze przeznaczone do podłączenia przewodów zasilających diody LED sygnalizujące pracę urządzenia.
3. Regulacja czasu przekaźnika PUSH
Potencjometr umożliwiający ustawienie czasu aktywacji przekaźnika po podaniu sygnału PUSH.
4. Terminale wyjściowe zasilania
Listwa zaciskowa do podłączenia urządzeń zewnętrznych.
- Napięcie wyjściowe: 11,5–13,5 V DC
- Maksymalny prąd wyjściowy: 5 A
Opis styków:
- NO – Styk normalnie otwarty (napięcie pojawia się po aktywacji przekaźnika / sygnale PUSH).
- NC – Styk normalnie zamknięty (napięcie zanika po aktywacji przekaźnika / sygnale PUSH).
- COM – Wspólny styk przekaźnika (najczęściej masa).
- +12V – Stałe wyjście zasilania 12 V.
- GND – Masa zasilania.
- PUSH – Wejście sterujące, zwarcie z GND uruchamia przekaźnik.
- CONTROL (+ / −) – Wejście sterujące napięciem 5–24 V, działające podobnie do wejścia PUSH.
- BATT (+/−) – Złącze do podłączenia akumulatora zapasowego 12V.
5. Regulacja napięcia wyjściowego
Potencjometr umożliwiający regulację napięcia wyjściowego w zakresie 11,5–13,5 V DC.
6. Układ filtracji napięcia
Sekcja kondensatorów stabilizujących napięcie i redukujących zakłócenia w zasilaniu.
Schemat połączeń zasilacza
1. Podłączenie zasilania urządzeń
Wyjście +12V (czerwony przewód) z zasilacza służy do zasilania urządzeń systemu kontroli dostępu, takich jak zamek elektromagnetyczny lub kontroler.
Zacisk GND (czarny przewód) stanowi wspólną masę instalacji. Przewody +12V oraz GND należy podłączyć do odpowiednich wejść zasilania urządzeń.
2. Podłączenie elektrozaczepu
Elektrozaczep podłącza się do zacisków +NO (brązowy przewód) oraz -COM (niebieski przewód).
Po aktywacji systemu następuje zwarcie styków NO i COM, co powoduje podanie napięcia i otwarcie drzwi.
3. Podłączenie zamka elektromagnetycznego
Zamek elektromagnetyczny należy podłączyć do zacisków +12V (czerwony przewód) oraz GND (czarny przewód).
W czasie działania systemu następuje chwilowe odcięcie zasilania zamka, co umożliwia otwarcie drzwi.
4. Podłączenie przycisku wyjścia
Przycisk wyjścia należy podłączyć do zacisków PUSH (pomarańczowy przewód) oraz GND (czarny przewód).
Po naciśnięciu przycisku następuje zwarcie PUSH z GND, co powoduje natychmiastowe odblokowanie drzwi.
5. Podłączenie akumulatora (zasilanie awaryjne)
Do zacisków BATT+(czerwony przewód) oraz BATT-
