Moduł MS-1 marki Spreest to niewielkie urządzenie służące do automatycznego przełączania zasilania pomiędzy głównym źródłem energii a akumulatorem.
Jego zadaniem jest zapewnienie ciągłej pracy podłączonych urządzeń, nawet w przypadku przerwy w dostawie prądu.
W normalnych warunkach, gdy zasilanie z zasilacza jest dostępne, moduł zasila urządzenie z głównego źródła.
Jeśli jednak nastąpi zanik napięcia, moduł automatycznie przełącza zasilanie na akumulator, dzięki czemu podłączone urządzenie może nadal pracować bez przerwy.
Kluczowe cechy
- Automatyczne przełączanie zasilania – Moduł samoczynnie przełącza zasilanie pomiędzy zasilaczem a akumulatorem w przypadku braku napięcia z głównego zasilacza.
- Szeroki zakres napięcia pracy 5–48 V DC – Możliwość zastosowania w wielu instalacjach zasilania prądem stałym.
- Obsługa obciążenia do 10 A – Odpowiedni do urządzeń wymagających stabilnego przełączania zasilania.
- Sygnalizacja LED – Wbudowana dioda informuje o obecności zasilania.

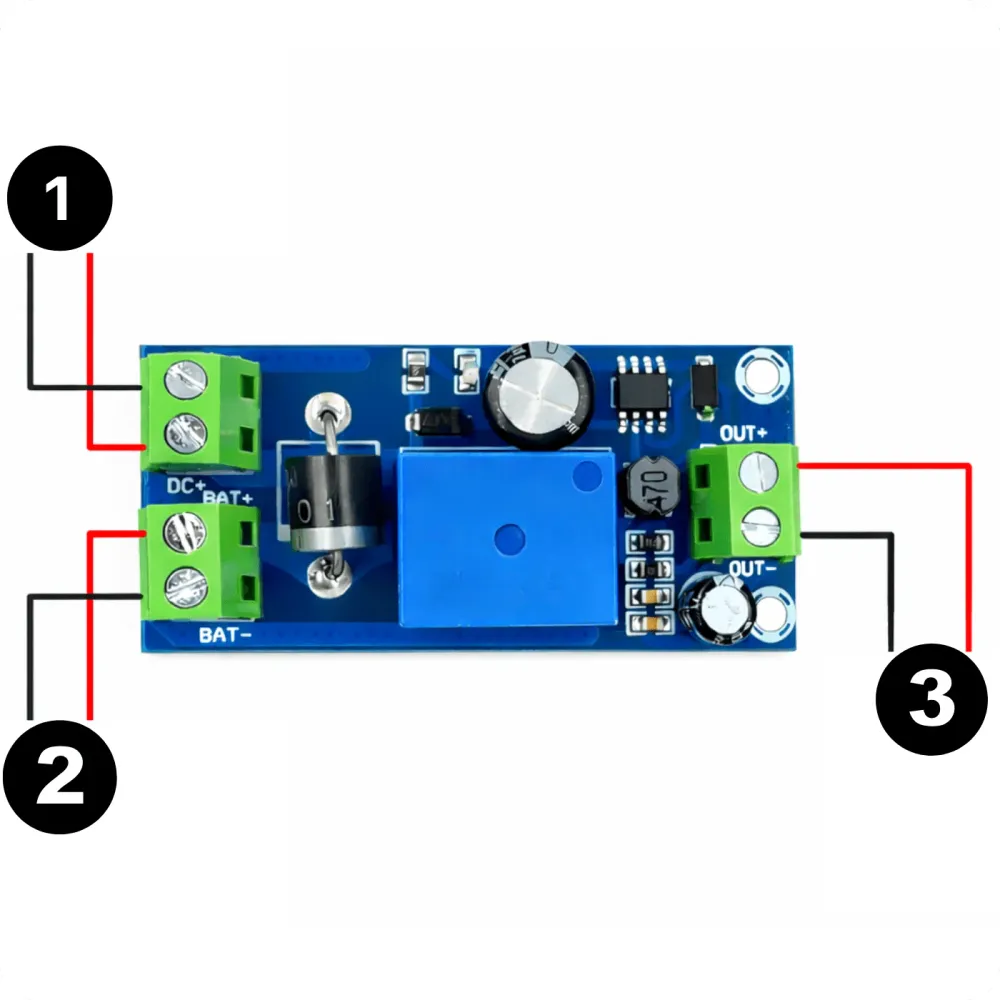

Opis schematu instalacji
- Wejście zasilacza DC: Podłącz zasilacz lub adapter DC o odpowiednim napięciu (np. 12V lub 24V). Jest to główne źródło zasilania podłączonego do LOAD urządzenia.
- Złącze akumulatora: Podłącz akumulator o takim samym napięciu jak zasilacz. W przypadku zaniku zasilania moduł automatycznie przełączy się na akumulator i będzie zasilać podłączone do LOAD urządzenie.
- Wyjście do obciążenia (LOAD): Podłącz urządzenie, które ma być zasilane przez moduł, np. kamera monitoringu, zamki elektroniczne, elektrozaczepy, system alarmowy, sterownik automatyki, oświetlenie LED i inne…
Specyfikacja produktu
- Zakres napięcia pracy: DC 5V–48V
- Maksymalny prąd obciążenia: 10A
- Typ modułu: Automatyczny przełącznik zasilania DC / akumulator
- Priorytet zasilania: Zasilacz DC
- Napięcie zasilacza: Musi być takie samo jak napięcie akumulatora i urządzenia
- Napięcie akumulatora: 5V–48V (zgodne z napięciem zasilania systemu)
- Typ przełączania: Przekaźnik elektromagnetyczny
- Sygnalizacja pracy: Dioda LED zasilania
- Złącza: Wejście zasilacza DC, złącze akumulatora, wyjście do obciążenia (LOAD)

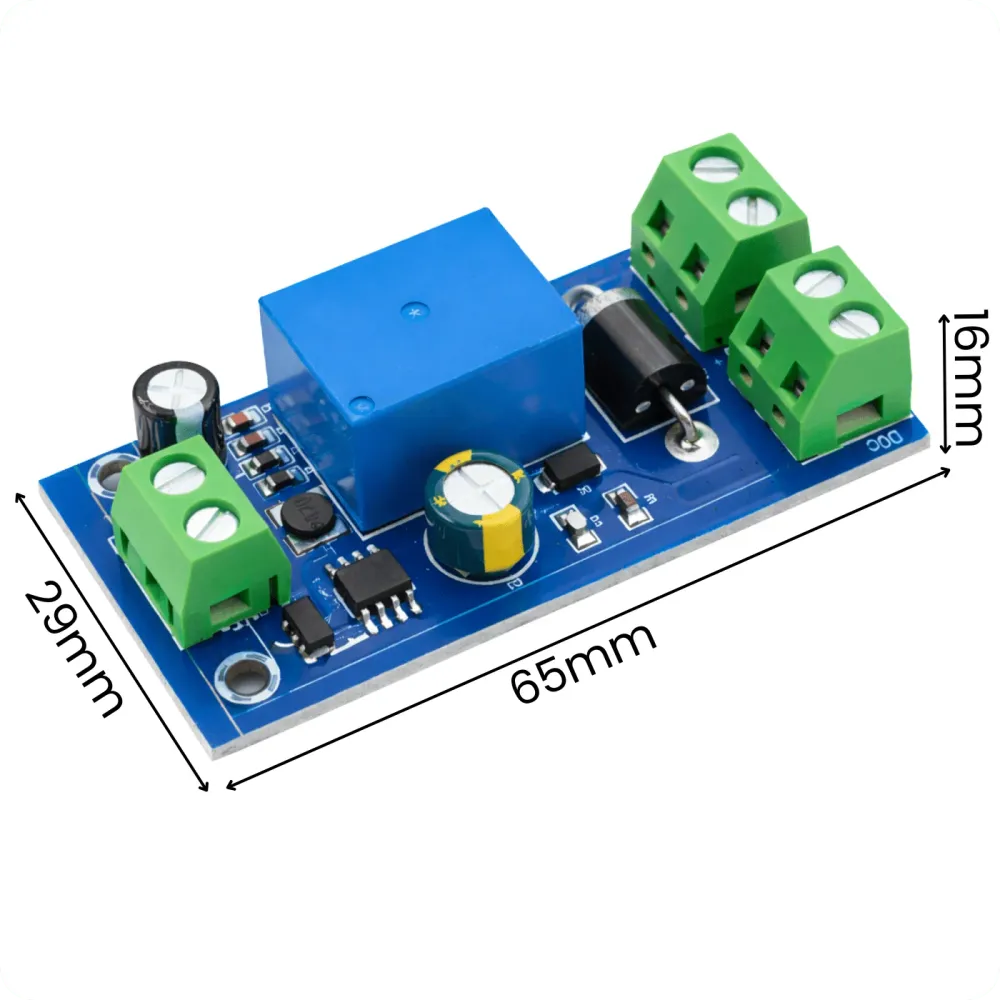

- Wymiary produktu: 65 mm × 29 mm × 16 mm
- Waga: 22 g
- Maksymalny prąd przełączania: 10A
- Czas przełączania: Ułamek sekundy (krótka przerwa w zasilaniu)
- Funkcja ładowania akumulatora: Brak (zależna od użytego zasilacza / ładowarki)
- Zalecany przekrój przewodów: Dostosowany do prądu do 10A
- Temperatura pracy: −20°C do +60°C
- Ochrona obwodu: Zabezpieczenie prądowe 10A (bezpiecznik / zabezpieczenie przekaźnika)
Zestaw zawiera
- 1x Moduł zasilania z baterią awaryjną MS-1 DC 12V
