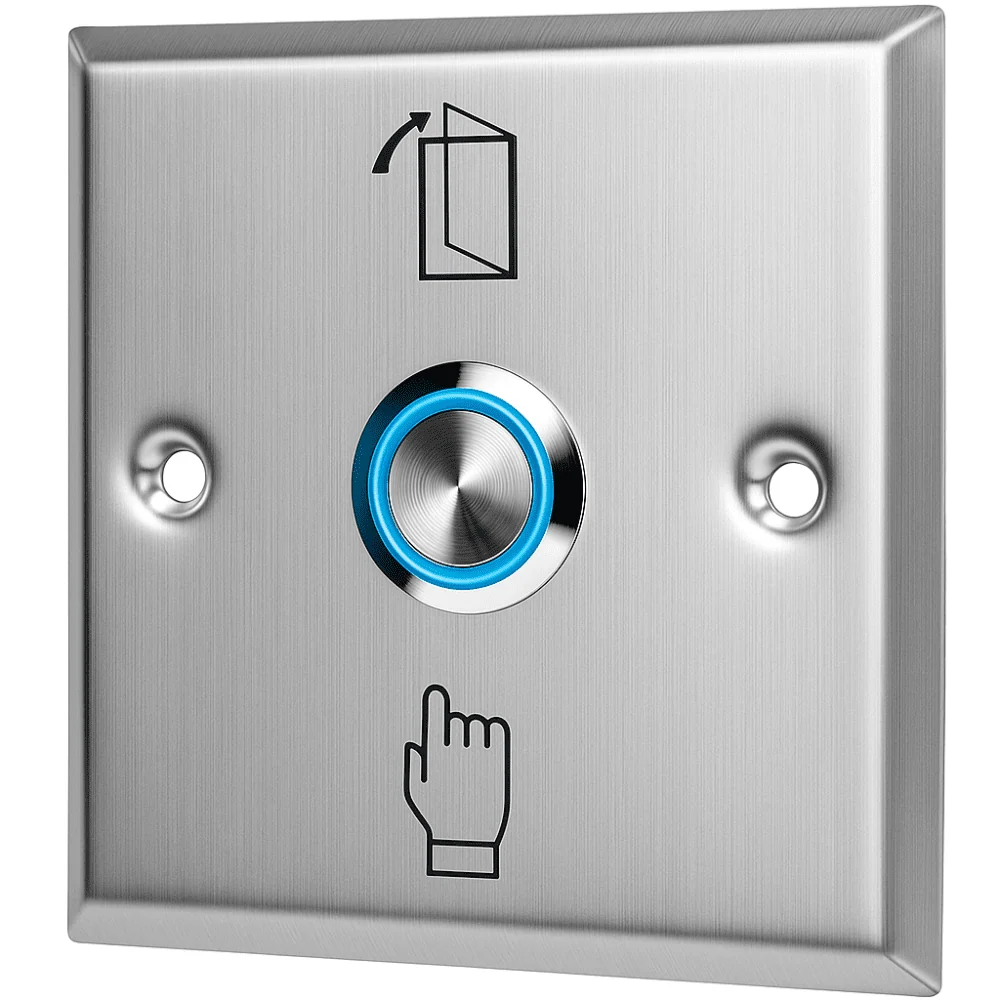

Przycisk wyjściaS86Lmarki Spreest do systemów kontroli dostępu to solidne i niezawodne rozwiązanie, które umożliwia szybkie i łatwe otwieranie podłączonego elektrozaczepu.
Zaprojektowany z myślą o trwałości i elegancji, przycisk ten jest idealnym uzupełnieniem do każdego systemu kontroli dostępu.
Dodatkowe udogodnienie w postaci podświetlenia przycisku, które sprawdzi się w słabym oświetleniu bądź w nocy.
Specyfikacja techniczna

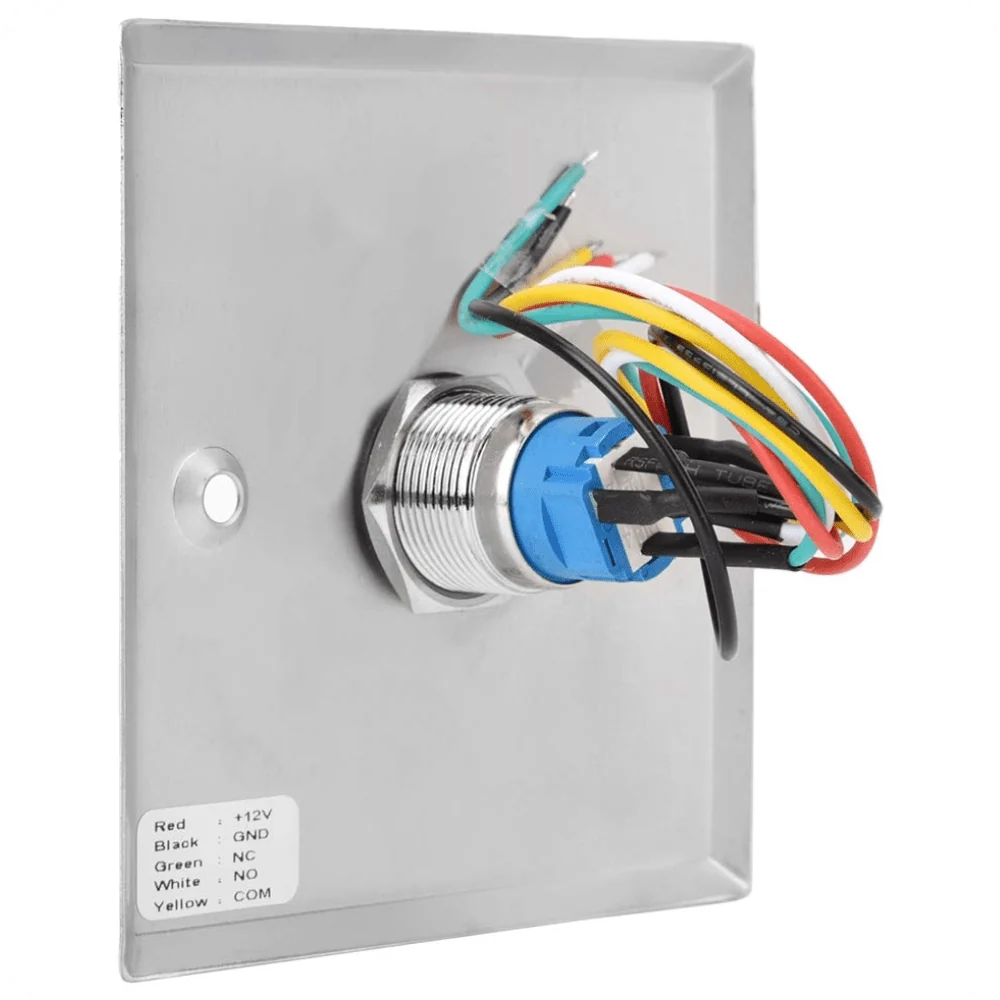

- Typ styku: NO, monostabilny
- Typ produktu: Przycisk wyjścia zewnętrzny/wewnętrzny
- Montaż: Natynkowy
- Średnica montażowa: 19 mm
- Obciążalność styków: 3 A / 12-24 V AC/DC
- Materiał wykonania: Stal nierdzewna
- Klasa szczelności: IP40 (zaleca się stosowanie wewnątrz)
- Podświetlenie przycisku: Tak
- Kolor: Srebrny
- Żywotność projektowana: 100000 przyciśnięć

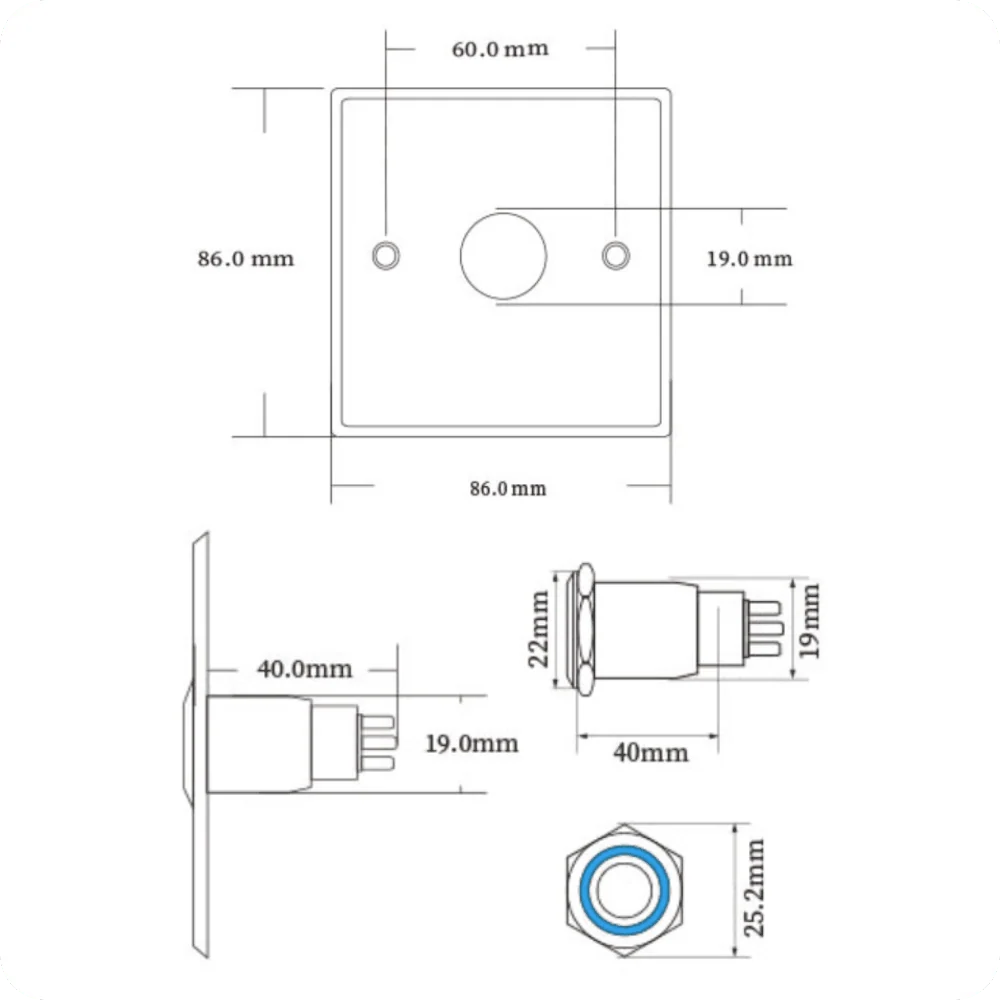

- Wymiary: 86 x 86 mm
- Waga: 0,085 kg

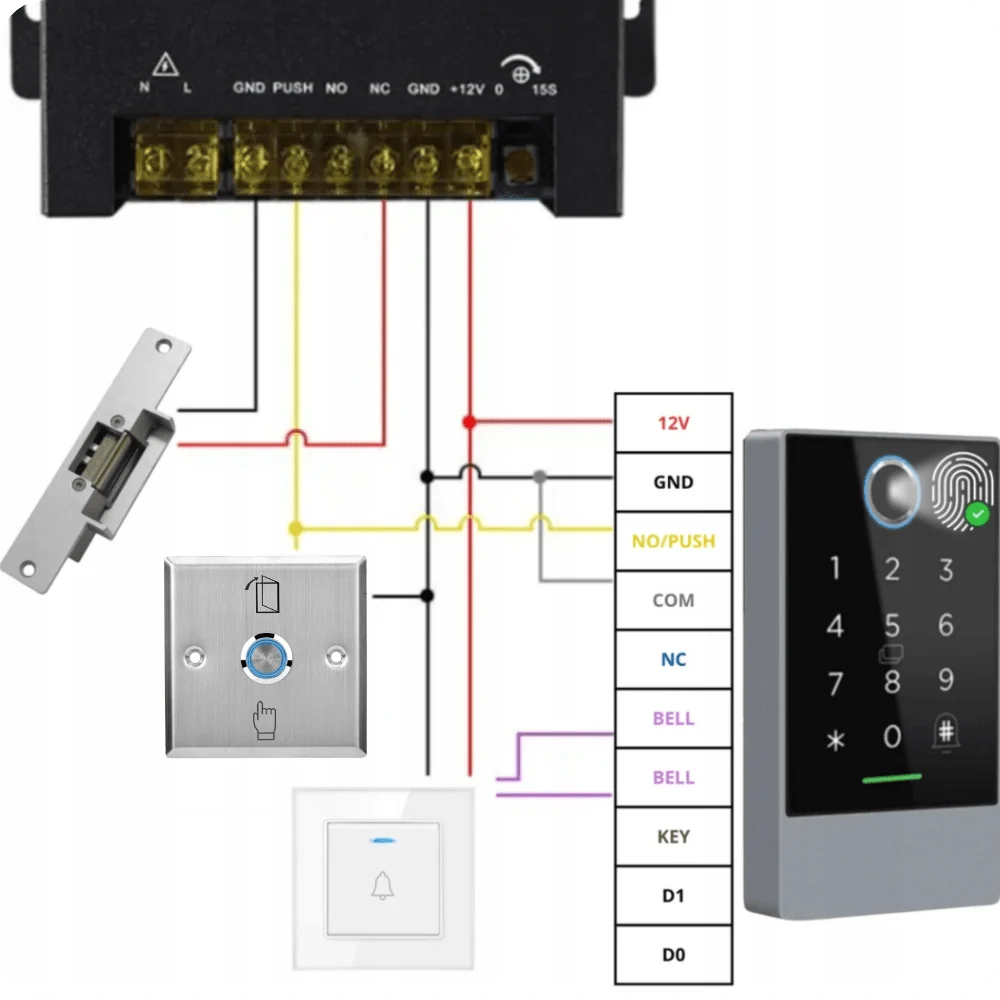

Przykładowy scenariusz integracji przycisku wyjścia z systemem kontroli dostępu
1. Podłączenie zasilania:
Wejście zasilania: Do złączy L i N kontrolera zasilającego podłączono przewody fazowy (niebieski) i neutralny (czerwony) zasilania (AC 230V 50Hz).
2. Podłączenie elektrozaczepu (elektrozaczepu):
Wyjście NO (Normalnie Otwarte): Wyjście NO (żółty przewód) kontrolera zasilającego jest podłączone do jednego z końców elektrotrzasku.
Wyjście COM (Wspólny): Wyjście COM (czarny przewód) kontrolera zasilającego jest podłączone do drugiego końca elektrotrzasku. Po aktywacji obwód zamyka się, odblokowując elektrotrzask.
3. Podłączenie przycisku wyjścia:
Przycisk wyjścia: Przycisk wyjścia (DOOR EXIT) jest podłączony do złączy PUSH (żółty przewód) i GND (czarny przewód) na kontrolerze zasilającym. Naciśnięcie przycisku otwiera zamek, umożliwiając wyjście z pomieszczenia.
4. Podłączenie zamka szyfrowego:
Zasilanie zamka szyfrowego: Wyjścia +12V (czerwony przewód) i GND (czarny przewód) kontrolera zasilającego są podłączone do odpowiednich złączy zamka szyfrowego, dostarczając zasilanie do urządzenia.
Sterowanie zamkiem: Wyjścia NO/PUSH (żółty przewód) i COM (szary przewód) kontrolera zasilającego są podłączone do odpowiednich złączy zamka szyfrowego, co umożliwia sterowanie zamkiem za pomocą wprowadzanego kodu.
5. Podłączenie dzwonka do drzwi przewodowego:
Dzwonek: Przewody dzwonka są podłączone do złączy BELL (fioletowy przewód) na kontrolerze zasilającym, co umożliwia sygnalizację dźwiękową przy próbie wejścia.
Zestaw zawiera
- 1x Przycisk wyjścia EB-12A
- 1x Zestaw akcesoriów montażowych
W naszej ofercie znajdziesz inne komplementarne produkty do systemów kontroli dostępu.
