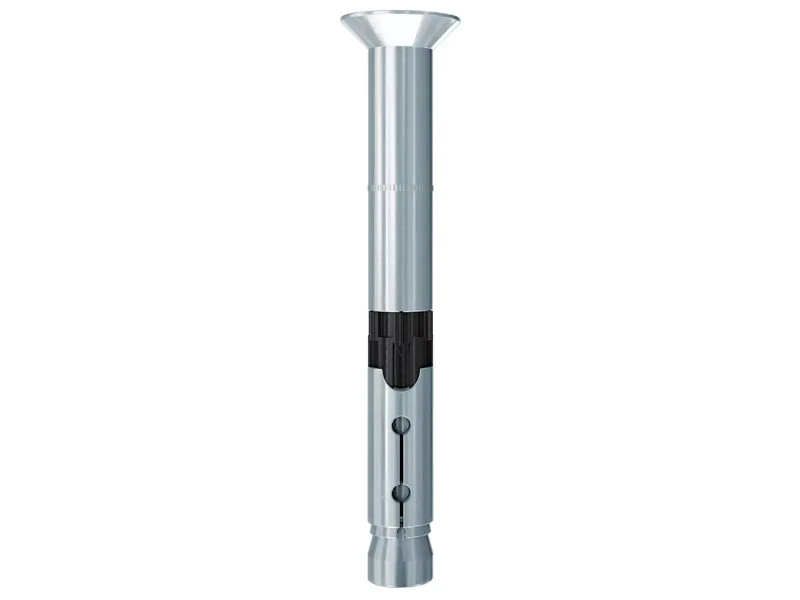

Fischer kotwa rozporowa FH II 15/15 SK łeb płaski wpuszczany stal nierdzewna (25 sztuk)

Kotwa rozporowa Fischer FH II-SK 15x z płaską głowicą stożkową to wysokowydajny element mocujący przeznaczony do zastosowań w betonie spękanym oraz do zastosowań sejsmicznych C1 i C2. Dostępny jest w wersji ze stali nierdzewnej. Kotwa ta idealnie nadaje się do użytku na zewnątrz ze względu na odporność na korozję i czynniki atmosferyczne.

Kotwa przelotowa Fischer FH II-SK z płaską głowicą stożkową zapewnia wysoką odporność na ścinanie dzięki połączonemu działaniu trzpienia śruby i korpusu kotwy. Pozwala to na uzyskanie tej samej nośności przy zmniejszonej liczbie punktów mocowania.

Podczas przykładania momentu obrotowego, stożek rozporowy klinuje się w opasce, rozszerzając ją w kierunku ścian otworu. Czarna tuleja plastikowa zapobiega obracaniu się kotwy, zapewniając bezpieczne rozprężenie. Oznacza to, że urządzenie jest wciągane do podstawy kotwienia.

Zoptymalizowana geometria zmniejsza energię instalacji i umożliwia łatwy montaż.

Wysokowydajna kotwa Fischer FH II-SK z płaską głowicą stożkową pozwala na uzyskanie czystszych i estetycznie przyjemniejszych instalacji, co czyni ją idealną do mocowania balustrad, schodów i regałów magazynowych w betonie spękanym i niespękanym.

Ten konkretny model wykonany jest ze stali nierdzewnej, co zapewnia zwiększoną odporność na korozję i czynniki atmosferyczne, czyniąc go najlepszym rozwiązaniem do zastosowań zewnętrznych.

Zastosowania

Balustrady

Schody

Konsole

Konstrukcje stalowe

Schody

Korytka kablowe

Maszyny

Bramy

Elewacje

Kraty

Zatwierdzone dla:

• Beton od C20/25 do C50/60, spękany
• Beton od C20/25 do C50/60, niespękany

Nadaje się również do:

• Beton C12/15
• Kamień naturalny o zwartej strukturze

Certyfikaty

ETA – Europejska Ocena Techniczna. Europejska Ocena Techniczna ETA-07/0025 ETAG 001 Opz. 1 – Do betonu spękanego

ICC ES Ocena Techniczna ESR-2691

Odporność sejsmiczna C1/C2 Certyfikowana zgodnie z normą europejską (odporność sejsmiczna C1/C2) i amerykańską (projekt sejsmiczny A/F)

Dostępne w różnych rozmiarach:

Produkt	Kod	Materiał	Certyfikat	Średnica otworu – do	Minimalna głębokość otworu przelotowego – h2	Długość kotwy – l	Maksymalna grubość elementu mocowanego – t fix	Gwint – M	Klucz do dokręcania SW	Opakowanie
FH II 15/15 SK gvz	044920	Stal ocynkowana	ETA – ICC – C1/C2	15 mm	105 mm	100 mm	15 mm	M10	6 mm	25 sztuk
FH II 15/15 SK R	510934	Stal nierdzewna	ETA – ICC – C1/C2	15 mm	105 mm	100 mm	15 mm	M10	6 mm	25 sztuk
FH II 15/25 SK gvz	044921	Stal ocynkowana	ETA – ICC – C1/C2	15 mm	115 mm	110 mm	25 mm	M10	6 mm	25 sztuk
FH II 15/25 SK gvz	044922	Stal ocynkowana	ETA – ICC – C1/C2	15 mm	140 mm	135 mm	50 mm	M10	6 mm	25 sztuk

Jak używać produktu

FH II nadaje się do montażu przelotowego.

Podczas przykładania momentu obrotowego, stożek jest wciągany do korpusu kotwy, która rozszerza się w kierunku ściany otworu.

Czarny pierścień z tworzywa sztucznego zapobiega obracaniu się kotwy i kompensuje poślizg podczas dokręcania, dzięki czemu element mocowany jest dociskany do podłoża kotwienia.
