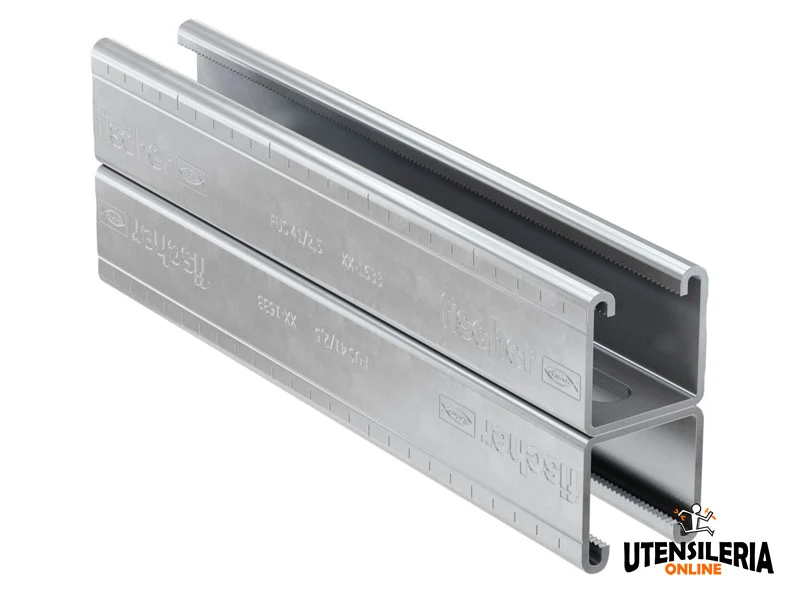

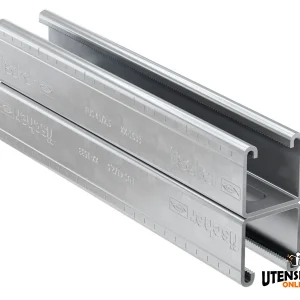

Szyna montażowa Fischer FUS 41/41D, kompletny i uniwersalny system szyn do tworzenia konstrukcji wsporczych dla instalacji elektrycznych i hydraulicznych.
Tworzenie instalacji poziomych i pionowych
Szybki i skuteczny montaż
Ząbkowanie szyny
Skala stopniowa na całej długości profilu
Łatwe cięcie na wymiar
Wysokie wartości obciążenia ścinającego
Szybkie pozycjonowanie elementów podczas montażu
Grubość profilu 2,5 mm
Cynkowanie ogniowe 20 µm
Wykonane w całości ze stali S250 GD
Wysokiej jakości profil montażowy Fischer FUS 41/41D to profil montażowy w kształcie litery U do tworzenia bezpiecznych instalacji poziomych i pionowych. Umożliwia szybkie i skuteczne mocowanie rur i konstrukcji wsporczych.
Geometria szyny gwarantuje wykorzystanie pełnej gamy akcesoriów Fischer. Wyraźne ząbkowanie w szynie zapewnia nakrętce montażowej pewne podparcie podczas montażu pionowego i wysokich obciążeń ścinających.
Podziałka na prowadnicach montażowych ułatwia cięcie i pozycjonowanie elementów. Długie otwory podłużne w profilu zapewniają większą elastyczność podczas montażu.
Właściwości
- Materiał: Stal S250 GD
- Cynkowanie: 20 μm
Certyfikaty
Raport odporności ogniowej. Klasyfikacja odporności ogniowej R120
Produkty testowane MLAR. Produkt został przetestowany pod kątem odporności ogniowej zgodnie z MLAR
Dane Techniczne
| Raport z badań ogniowych | – |
| Długość – L | 6000 mm |
| Grubość – S | 2,5 mm |
| Opakowanie | 1 sztuka |
| OBCIĄŻENIA | |
| Waga profilu | 4.89 kg/m |
| Przekrój profilu | 6.00 cm2 |
| Moment bezwładności osi y – ly | 35.01 cm4 |
| Moment bezwładności osi z – lz | 17.90 cm4 |
| Moduł sprężystości osi y – Wy | 8.79 cm3 |
| Moduł sprężystości osi z – Wz | 8.78 cm3 |
| Maksymalne zalecane obciążenie w środku przęsła 1 m | 6.58 kN |
| Maksymalne zalecane obciążenie w środku przęsła 2 m | 3.28 kN |
| Maksymalne zalecane obciążenie w środku przęsła 3 m | 1.96 kN |
