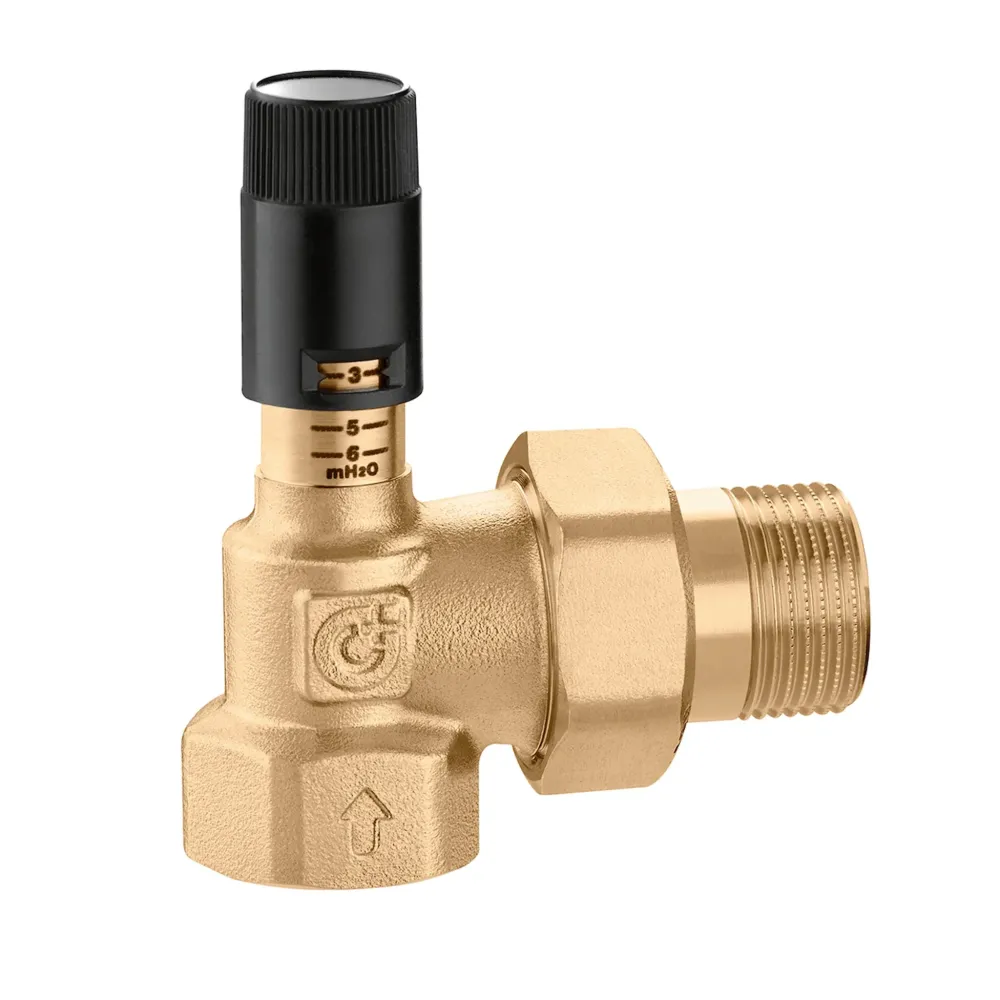

Zawór przelewowy różnicowy — regulowany za pomocą skali
Dane techniczne
Maksymalne ciśnienie robocze: 10 bar. Średni zakres temperatur: 0–100°C. Maksymalna zawartość glikolu: 30%. Medium: woda i roztwory glikolu.
funkcjonować
Zawór obejściowy różnicowy ciśnienia zapewnia kontrolowany powrót strumienia wody w układach o zmiennych stanach odbiorników. Ogranicza on różnicę ciśnień generowaną przez pompę i odprowadza nadmiar objętości proporcjonalnie do liczby zamkniętych odbiorników.

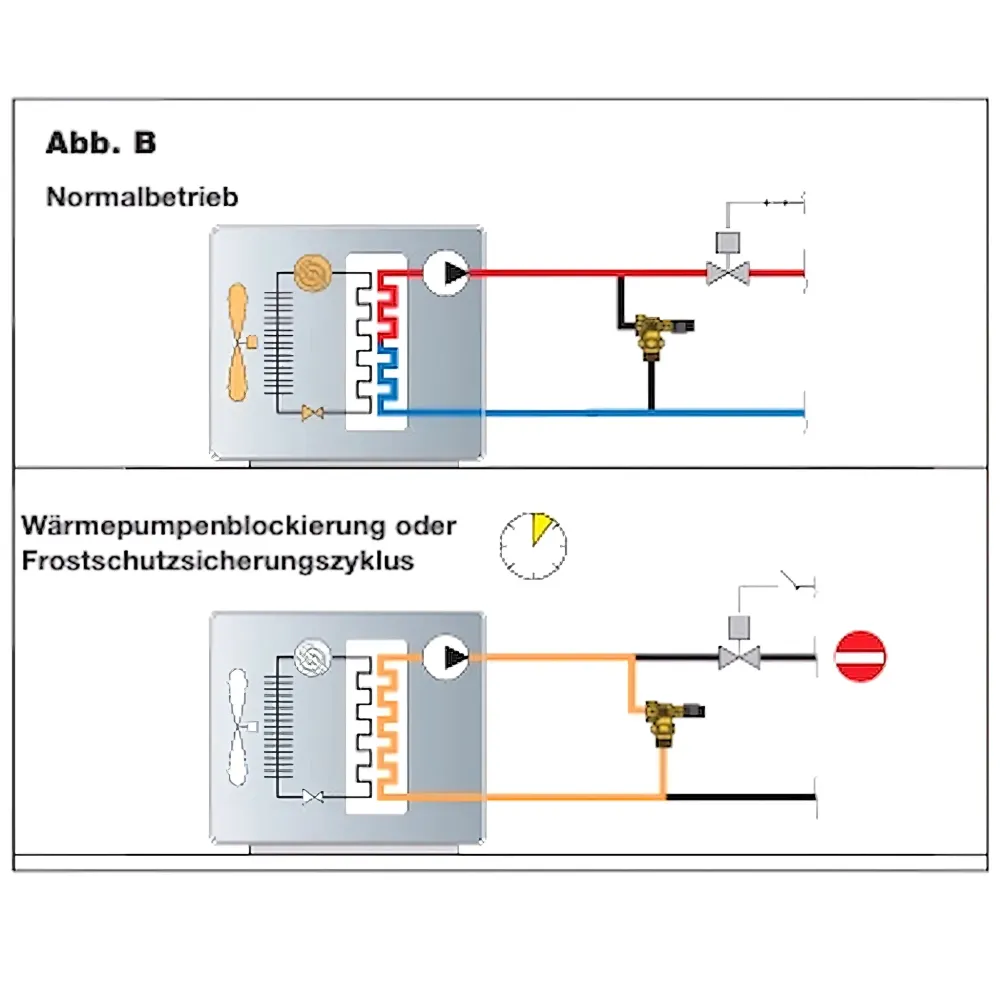

Zwłaszcza w systemach z pompami ciepła lub pompami obiegowymi o regulowanej prędkości zawór zapewnia wymagany minimalny przepływ konieczny do prawidłowej pracy urządzenia oraz zapobiega awariom i przegrzaniu.
Możliwość regulacji i obsługi
Płynna regulacja za pomocą widocznej skali pozwala na precyzyjne dopasowanie do obliczonych warunków ciśnieniowych systemu. Podczas rozruchu, nastawę należy wykonać w oparciu o charakterystykę pompy i żądaną granicę różnicy ciśnień.
Dokładne dostrojenie w trakcie pracy pozwala na optymalizację zachowania systemu przy zmieniającym się obciążeniu; ustawienia są rejestrowane w celu późniejszego wykonania pomiarów kontrolnych.
Zalety
Ochrona pompy i elementów sterujących poprzez ograniczenie maksymalnej różnicy ciśnień, niższy poziom hałasu i dłuższą żywotność systemu. Bardziej stabilne warunki hydrauliczne poprawiają charakterystykę sterowania i wydajność.
Instrukcja montażu i konserwacji
Zawór powinien być zamontowany w odpowiednim miejscu na linii powrotnej, w miejscu dostępnym do kontroli i regulacji. Filtr siatkowy przed zaworem zwiększa niezawodność działania i zmniejsza zużycie.
Zaleca się regularne kontrole wizualne i funkcjonalne, a także kontrolę zawartości glikolu i uszczelnień. W przypadku mrozu należy podjąć odpowiednie środki ostrożności.
Obszary zastosowań

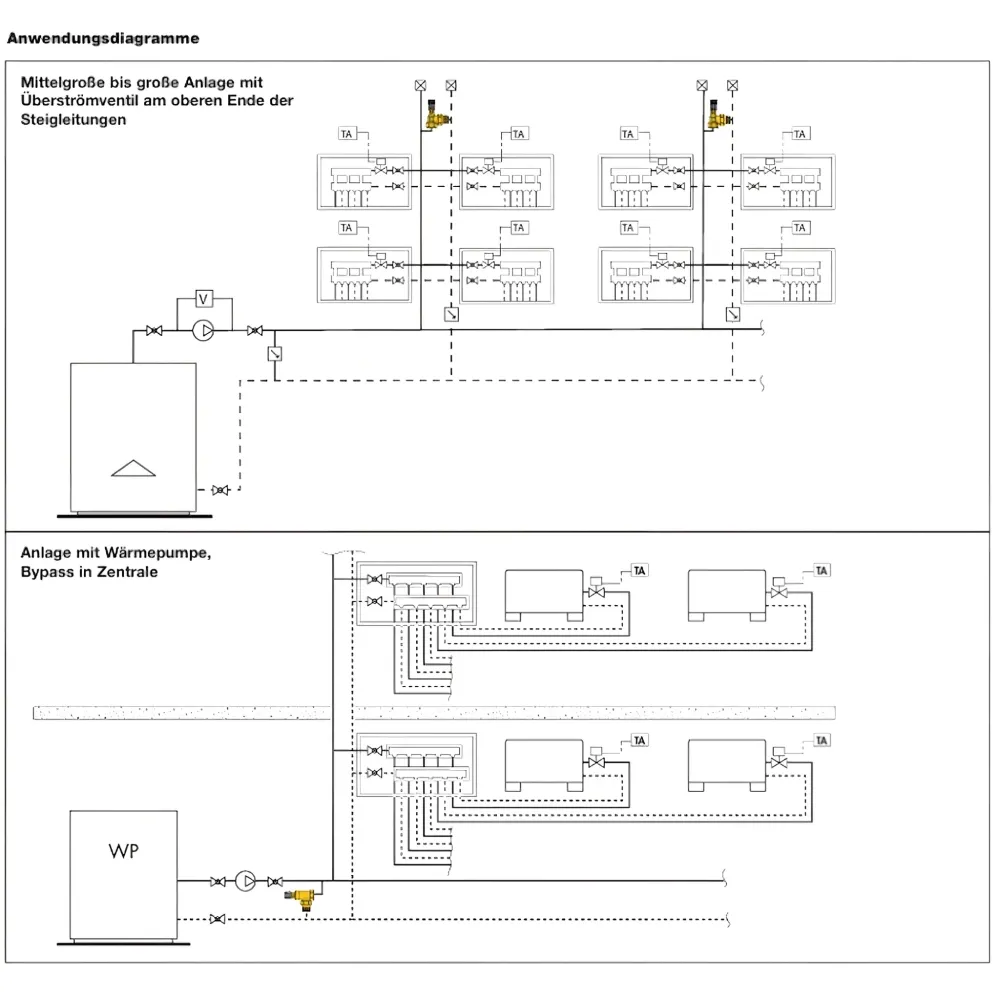

Nadaje się do systemów ogrzewania, chłodzenia i pomp ciepła o zmiennym natężeniu przepływu. Szczególnie przydatny w systemach z wieloma odbiornikami, siłownikami lub pompami o regulowanej prędkości, aby zapewnić minimalne ograniczenie przepływu i ciśnienia.
Dane techniczne
- Maksymalne ciśnienie robocze: 10 barów
- Zakres temperatury średniej: 0–100 °C
- Maksymalna zawartość glikolu: 30%
- Środki: woda, roztwory glikolu
- Ustawienie: 10–60 kPa (1–6 m w.s. )
- Znajomości:

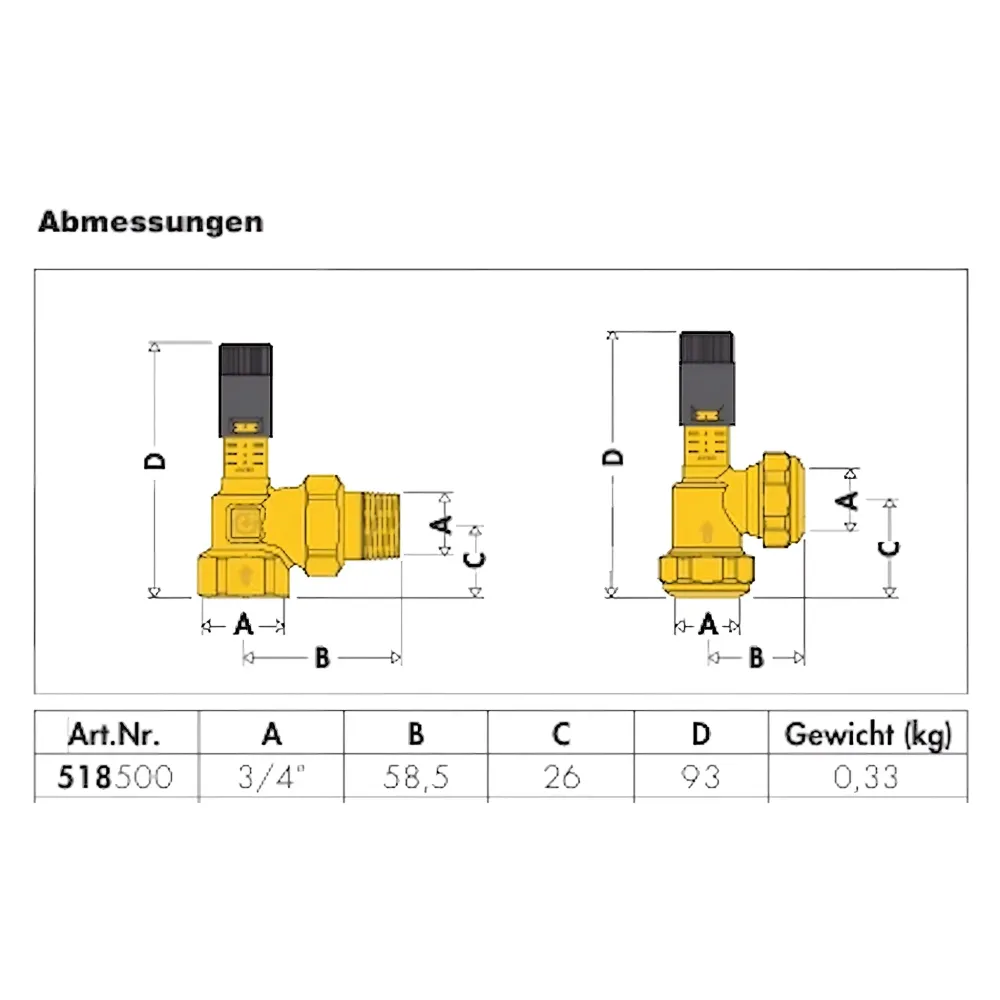

- Gwint żeński 3/4” (ISO 228-1) do gwintu zewnętrznego ze złączem śrubowym
