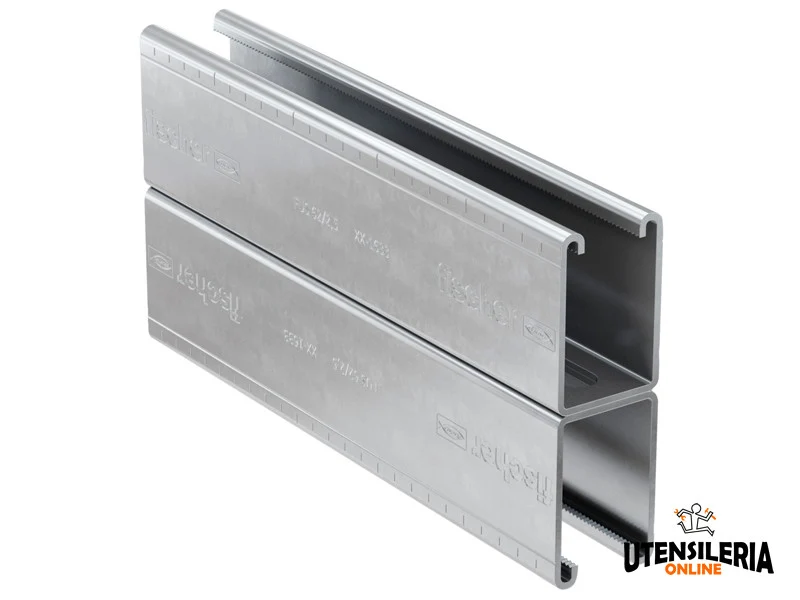

Szyna montażowa Fischer FUS 41/62D, kompletny i uniwersalny system szyn do tworzenia konstrukcji wsporczych dla instalacji elektrycznych i hydraulicznych.
Tworzenie instalacji poziomych i pionowych
Szybkie i efektywne mocowanie
Uzębienie prowadnicy
Podziałka na całej szynie
Łatwe przycinanie na wymiar
Wysokie wartości obciążeń ścinających
Szybkie pozycjonowanie elementów podczas instalacji
Grubość profilu 2,5 mm
Ocynk ogniowy 20 µm
Wykonane w całości ze stali S250 GD
Szyna montażowa Fischer FUS 41/62D to szyna montażowa w kształcie litery U do tworzenia bezpiecznych instalacji poziomych i pionowych. Umożliwia szybkie i efektywne mocowanie przewodów i konstrukcji wsporczych.
Geometria szyny gwarantuje użycie pełnej gamy akcesoriów Fischer. Wyraźne uzębienie w szynie zapewnia wstępnie zamocowanej śrubie bezpieczne podparcie przy montażu pionowym i wysokich obciążeniach ścinających.
Podziałka na szynach montażowych upraszcza cięcie i pozycjonowanie komponentów. Otwory podłużne w profilu zapewniają większą elastyczność podczas instalacji.
Właściwości
- Materiał: Stal S250 GD
- Ocynkowanie: 20 μm
Certyfikaty
Raport odporności ogniowej. Klasyfikacja odporności ogniowej R120
Produkty testowane MLAR. Produkt został przetestowany pod kątem ognioodporności zgodnie z MLAR
Dane techniczne
| Raport z badań ogniowych | – |
| Długość – L | 6000 mm |
| Grubość – S | 2,5 mm |
| Opakowanie | 1 sztuka |
| OBCIĄŻENIA | |
| Ciężar profilu | 6.55 kg/m |
| Przekrój profilu | 8.09 cm2 |
| Moment bezwładności oś y – ly | 111.00 cm4 |
| Moment bezwładności oś z – lz | 25.80 cm4 |
| Moduł sprężystości oś y – Wy | 17.90 cm3 |
| Moduł sprężystości oś z – Wz | 12.58 cm3 |
| Zalecane maksymalne obciążenie na środku rozpiętości 1 m | 13.45 kN |
| Zalecane maksymalne obciążenie na środku rozpiętości 2 m | 6.72 kN |
| Zalecane maksymalne obciążenie na środku rozpiętości 3 m | 4.47 kN |
