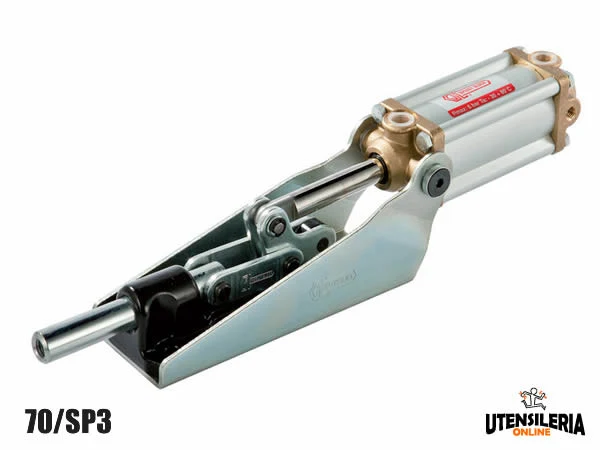

Pneumatyczny system mocujący 70/SP3, seria ciężka, typu Speedyblock
System mocujący 70/SP3 z korpusem z mosiądzu pomalowanym na czarno (dla rozmiaru 70); stal kuta na gorąco (dla pozostałych rozmiarów) nity, popychacz i dźwignia sterująca ze stali ocynkowanej.
Cylinder może osiągnąć maksymalne ciśnienie robocze wynoszące 6 bar i maksymalną temperaturę wynoszącą 80°C. Do tego cylindra można zamówić oddzielnie czujnik kontaktronowy do wykrywania położenia, model AU450/AU460 (akcesoria).
Symbol SP3 oznacza, że narzędzie jest wyposażone w normalny cylinder pneumatyczny.
CECHY I ZASTOSOWANIE:
Ta seria łączy zalety mocowania przegubowego (nawet pod ciśnieniem narzędzie pozostaje zamknięte) z możliwościami oferowanymi przez pneumatykę:
- Stała siła mocowania
- Możliwość jednoczesnego uruchamiania wielu narzędzi
- Zdalne sterowanie
- Możliwość zamówienia produktu w wersji magnetycznej
Maksymalna siła mocowania jest osiągana, gdy trzy trzpienie są wyrównane. Intensywność wywieranej siły zależy głównie od siły wywieranej na dźwignię sterującą oraz od położenia śruby dociskowej na dźwigni mocującej.
Działanie szybkozamykaczy jest takie samo jak w przypadku serii pionowej.
Ten typ narzędzia jest w stanie wykonywać dużą liczbę operacji, wytrzymując duże obciążenia.
Podczas montażu między powierzchniami mechanicznymi stosuje się specjalny smar.
Dla prawidłowego funkcjonowania cylindra niezbędne jest użycie filtra-reduktora-smarownicy, natomiast dla długiej żywotności elementów mechanicznych zaleca się stosowanie regulatorów przepływu (umieszczonych na głowicy) w celu regulacji prędkości wykonywania ruchów.
Nasz magazyn posiada pełną gamę zacisków SpeedyBlock.
