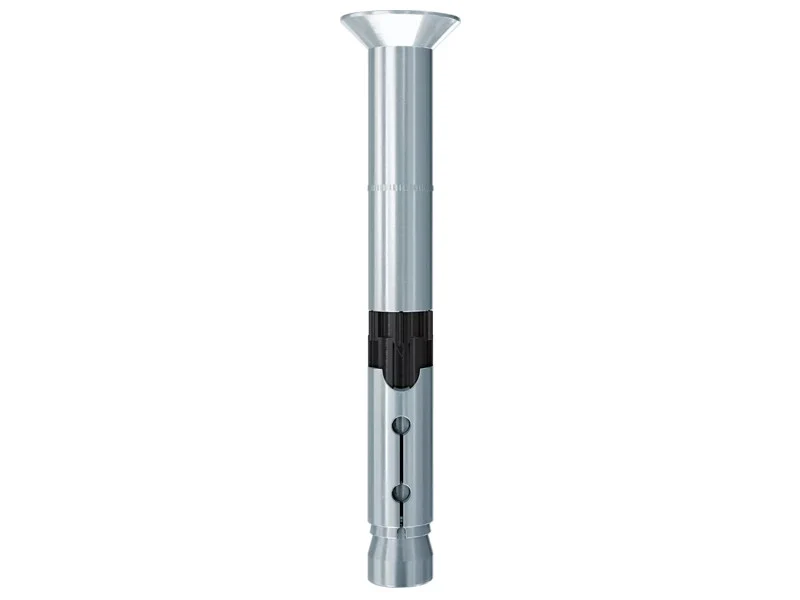

Kotwa rozporowa Fischer FH II 12/30 SK, łeb stożkowy, stal nierdzewna (25 szt.)

Kotwa rozprężna Fischer FH II-SK 12x z płaską głowicą stożkową to wysokowydajny system mocowania przeznaczony do zastosowań w betonie spękanym oraz do zastosowań sejsmicznych C1 i C2. Zestaw zawiera 25 sztuk ze stali nierdzewnej (kod 510932).

Kotwa przelotowa Fischer FH II-SK z płaską głowicą stożkową, dzięki połączonemu działaniu gwintu śruby i korpusu kotwy, zapewnia wysoką odporność na ścinanie. Oferuje tę samą nośność przy zredukowanej liczbie punktów mocowania.

Podczas dokręcania momentem obrotowym, stożek rozprężny zagłębia się w pierścień, rozszerzając go względem ścian otworu. Czarny plastikowy pierścień zapobiega obrotowi kotwy, zapewniając bezpieczne rozprężenie. Oznacza to, że element jest dociągany do podłoża kotwiącego.

Zoptymalizowana geometria zmniejsza energię montażu i umożliwia łatwą instalację.

Wysokowydajna kotwa Fischer FH II-SK z płaską głowicą stożkową pozwala uzyskać czystsze i estetycznie lepsze instalacje, będąc idealnym rozwiązaniem do mocowania balustrad, schodów i regałów magazynowych w betonie spękanym i niespękanym.

Ta kotwa rozprężna dostępna jest w dwóch wersjach: ze stali ocynkowanej lub nierdzewnej. To drugie rozwiązanie oferuje większą odporność na korozję i czynniki atmosferyczne, co czyni ją najlepszym rozwiązaniem do zastosowań zewnętrznych.

Zastosowania

Balustrady

Schody

Konsole

Konstrukcje stalowe

Klatki schodowe

Korytka kablowe

Maszyny

Bramy

Fasady

Kraty

Dopuszczony do:

• Betonu od C20/25 do C50/60, spękanego
• Betonu od C20/25 do C50/60, niespękanego

Nadaje się również do:

• Betonu C12/15
• Kamienia naturalnego o zwartej strukturze

Certyfikaty

ETA – Europejska Ocena Techniczna. Europejska Ocena Techniczna ETA-07/0025 ETAG 001 Opz. 1 – Do betonu spękanego

Wydajność sejsmiczna C1/C2 Certyfikowany zgodnie z normą europejską (wydajność sejsmiczna C1/C2) i amerykańską (projekt sejsmiczny A/F)

Dostępne w różnych rozmiarach:

Produkt	Kod	Materiał	Certyfikacja	Średnica otworu – do	Minimalna głębokość otworu dla instalacji przelotowej – h2	Długość kotwy – l	Maksymalna grubość elementu do zamocowania – t fix	Gwint – M	Klucz dynamometryczny SW	Opakowanie
FH II 12/15 SK gvz	044917	Stal ocynkowana	ETA – C1/C2	12 mm	95 mm	90 mm	15 mm	M8	5 mm	25 sztuk
FH II 12/15 SK R	510931	Stal nierdzewna	ETA – C1/C2	12 mm	95 mm	90 mm	15 mm	M8	5 mm	25 sztuk
FH II 12/25 SK gvz	044918	Stal ocynkowana	ETA – C1/C2	12 mm	105 mm	100 mm	25 mm	M8	5 mm	25 sztuk
FH II 12/30 SK R	510932	Stal nierdzewna	ETA – C1/C2	12 mm	110 mm	105 mm	30 mm	M8	5 mm	25 sztuk
FH II 12/50 SK gvz	044919	Stal ocynkowana	ETA – C1/C2	12 mm	130 mm	125 mm	50 mm	M8	5 mm	25 sztuk
FH II 12/50 SK R	510933	Stal nierdzewna	ETA – C1/C2	12 mm	130 mm	125 mm	50 mm	M8	5 mm	25 sztuk

Jak używać produktu

FH II nadaje się do montażu przelotowego.

Podczas dokręcania momentem obrotowym, stożek jest wciągany w korpus kotwy, która rozpręża się względem ściany otworu.

Czarny plastikowy pierścień zapobiega obracaniu się kotwy i kompensuje poślizg podczas dokręcania, dzięki czemu element mocowany jest dociskany do podłoża kotwiącego.
