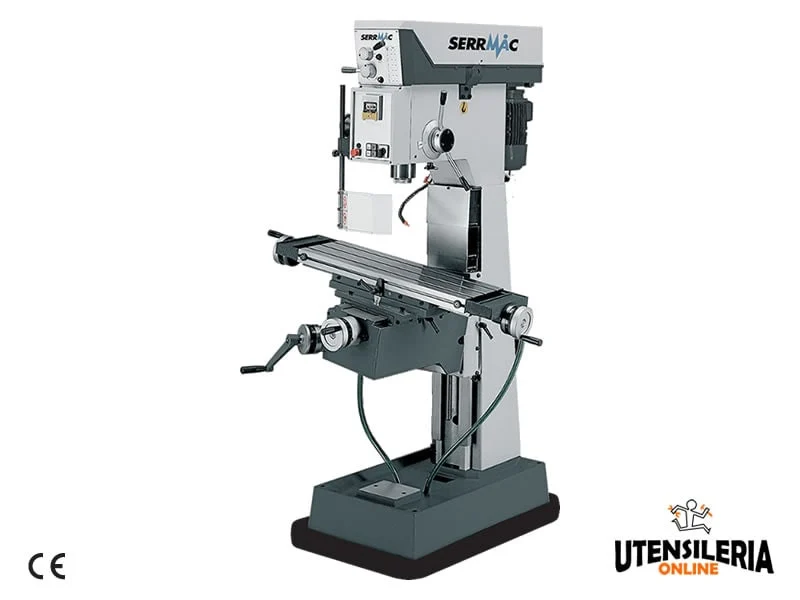

Wiertarko-frezarka ciężka serii high-tech art.TCS z prostą przekładnią zmienną dostępna w dwóch różnych modelach:
- Wiertarko-frezarka ze stołem prostokątnym (TR) kod.4048
- Wiertarko-frezarka ze stołem krzyżowym (TC) kod.4049
Wiertarko-frezarka z prostą przekładnią zmienną (art.TCS) serii high-tech jest wyposażona w stół prostokątny (800×360 mm) lub stół krzyżowy (800×255 mm) i została zaprojektowana, aby sprostać potrzebom ślusarni, warsztatów mechanicznych i profesjonalistów z branży. Wiertarka posiada automatyczny mechaniczny posuw wrzeciona (0,05 – 0,1 – 0,2), ręczny mikrometryczny posuw wrzeciona oraz system chłodzenia narzędzia.
Wiertarko-frezarka jest przeznaczona do operacji frezowania; posiada bardziej solidną i ciężką konstrukcję w porównaniu do wiertarki kolumnowej i pozwala na amortyzację większej ilości wibracji. Wiertarko-frezarka oferuje wysoką elastyczność pracy i dużą wydajność; posiada oznaczenie CE i jest zgodna z wymogami bezpieczeństwa Unii Europejskiej.
VS: Prosta przekładnia zmienna TCS
VS: Prosta przekładnia zmienna
DANE TECHNICZNE:
| Zdolność wiercenia w stali R50 | ø 50 mm |
| Zdolność gwintowania w stali R50 | M 26 mm |
| Stożek wrzeciona | CM4 |
| Skok wrzeciona | 145 mm |
| Średnica tulei wrzeciona | 72 mm |
| Automatyczny posuw | 3 prędkości: 0,05 – 0,1 – 0,2 mm/obr |
| Automatyczny posuw z elektromagnetycznym sprzęgłem | 3 prędkości: 0,05 – 0,1 – 0,2 mm/obr |
| Kolumna | Pryzmatyczna |
| Stół | Do wyboru z opcji: TR – TC |
| Transmisja | Prosta przekładnia zmienna (VS) |
| Prędkość wrzeciona | 100 – 1620 obr/min |
| Moc silnika (380 V 50 Hz) | 2,2 – 3 kW |
| Rozstaw między 2 rowkami „T” (TR) | 180 mm |
| Rozstaw między 3 rowkami „T” (TC=TCu) | 80 mm |
| Wymiar rowków „T” | 14 mm |
| Stół krzyżowy: ręczny posuw wzdłużny w osi X | 585 mm |
| Stół krzyżowy: automatyczny posuw wzdłużny w osi X | 520 mm |
| Stół krzyżowy: ręczny posuw poprzeczny w osi Y | 240 mm |
| Wymiary (wys. x szer. x gł.) | 1 986 x 1 340 x 1 280 mm |
OPCJE:
Tool to Work oferuje możliwość zakupu wiertarki ze wszystkimi poniższymi opcjami za dodatkową opłatą; prosimy o kontakt w celu uzyskania najlepszej oferty na „wiertarka + opcje„.
- Kod. 40085 : Przedłużona kolumna L=200 mm
- Kod. 40010 : Automatyczny posuw wrzeciona hydropneumatyczny UR100 – skok tulei wrzeciona 105 mm
- Kod. 40038 : Mechaniczny precyzyjny ogranicznik
- Głowica wielowrzecionowa regulowana (na życzenie)
- Kod. 40032 : Instalacja elektryczna dla napięć innych niż 220/380V 50 Hz
- Kod. 40018 : Samoblokujący silnik 2,2 – 3 kW
- Kod. 40015 : Przygotowanie do zastosowania stołu obrotowego z automatycznym cyklem wiercenia z UR100
- Kod. 40011 : Przygotowanie do zastosowania głowicy wielowrzecionowej z siłownikiem kompensacyjnym
- Kod. 40029 : Wyświetlacz pomiarowy z rozdzielczością setnych części, na trzech osiach dla stołu krzyżowego TC
- Kod. 5358500 : Wanna na stół krzyżowy do TCS
Kod. 40022 : System oświetlenia halogenowego 24 V
Kod. 40002 : Gwintowanie z rewersem 24V
Kod. 40024 : Licznik cyfrowy do wariatora
Kod. 40007 : Centralne smarowanie prowadnic stołu
Kod. 5355351 : Wanna na wióry do TCS
Kod. 40005 : Elektroniczny automatyczny posuw wzdłużny stołu krzyżowego. 36÷380 mm/min. Szybki posuw 3 m/min
Kod. 40006 : Szybki posuw pionowy stołu
Kod. 40026 : Mechaniczny automatyczny posuw wzdłużny stołu Power
Kod. 40097 : Pneumatyczne urządzenie do zwalniania narzędzia ISO 40
Kod. 40008 : Teleskopowy wspornik stołu
Kod. 40083 : Automatyczny posuw poprzez elektromagnetyczne sprzęgło 24 V DC (0,05 – 0,1 – 0,2)
Kod. 40025 : Wyświet
