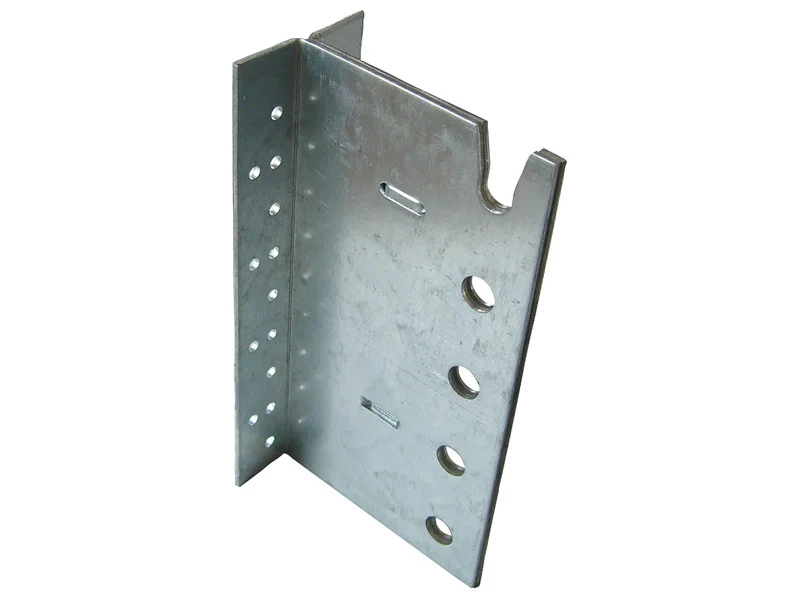

Ciężki niewidoczny łącznik kątowy Fischer XJHI ze stali DX51D, element do połączeń drewno/beton lub drewno/drewno.
Działania poziome spowodowane trzęsieniami ziemi lub wiatrem generują wewnątrz budynku siły ścinające i rozciągające pomiędzy różnymi elementami konstrukcyjnymi. Siły te muszą być absorbowane przez odpowiednie połączenia, odpowiednio zwymiarowane i wykonane.
Ciężkie niewidoczne łączniki kątowe XJHI firmy Fischer są używane do solidnego łączenia konstrukcji drewnianych. Ukryte połączenie zapewnia satysfakcjonującą estetykę i pozwala spełnić wymagania dotyczące odporności ogniowej.
Wykonana ze stali DX51D, część jest dodatkowo poddana galwanizacji Sendzimira, aby zapewnić jej wysoką odporność na korozję.
Dostępne online w różnych rozmiarach:
| Produkt | Kod | Wysokość kątownika – A | Długość kątownika – B | Szerokość kątownika – C | Grubość – s | Nr otworów belki głównej Ø 5 | Nr otworów belki głównej Ø 7 | Nr otworów belki drugorzędnej Ø 8,5 | Nr otworów belki drugorzędnej Ø 13 | Waga | Opakowanie |
| XJHI-09030 HDG | 560232 | 62 mm | 106 mm | 90 mm | 3,0 mm | 8 | – | 4 | – | 0,49 Kg | 25 sztuk |
| XJHI-12030 HDG | 560233 | 62 mm | 106 mm | 120 mm | 3,0 mm | 14 | – | – | 3 | 0,67 Kg | 25 sztuk |
| XJHI-16030 HDG | 560234 | 62 mm | 106 mm | 160 mm | 3,0 mm | 20 | – | – | 4 | 0,93 Kg | 25 sztuk |
